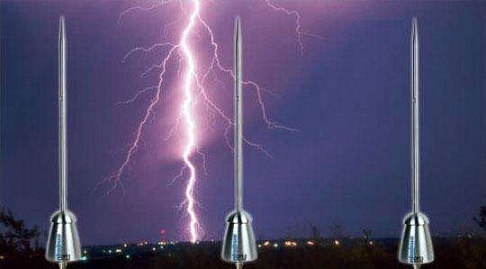

在雷雨天氣，煙囪上空出現帶電云層時，避雷針和煙囪頂部都被感應上大量電荷，由于避雷針針頭是尖的，而靜電感應時，導體尖端總是聚集了最多的電荷．這樣，避雷針就聚集了大部分電荷．避雷針又與這些帶電云層形成了一個電容器，由于它較尖，即這個電容器的兩極板正對面積很小，電容也就很小，也就是說它所能容納的電荷很少．而它又聚集了大部分電荷，所以，當云層上電荷較多時，避雷針云層之間的空氣就很容易被擊穿，成為導體．這樣，帶電云層與避雷針形成通路，而避雷針又是接地的．避雷針就可以把云層上的電荷導人大地，使其不對高層建筑構成危險，保證了它的安全．煙囪更換避雷針時一般接頭處是運用搭接焊的工藝進行接口的銜接，要保證足夠的強度，按照國家最新更換避雷針的相應要求，避雷針的接口的搭接長度不得小于3cm，這樣才能保證避雷針整體的穩固性。

煙囪更換避雷針的時候，避雷針通常是選用圓鋼制作而成的產品，同時因為煙囪高度的不同，正常要求圓鋼的直徑大小不得小于下列數值：

(1)、煙囪更換避雷針時如果是更換的獨立避雷針，則這種避雷針的直徑一般是18mm鍍鋅圓鋼。

(2)、如果是更換在屋面上的避雷針，一般是選用直徑18mm鍍鋅鋼管。

(3)、如果是在水塔頂部更換避雷針，則選用直徑為18mm或30mm的鍍鋅鋼管

1、、煙囪更換避雷針的方法

1) 首先根據本次煙囪更換避雷針工程施工工程的圖紙要求，在新建煙囪之前在搭埋地基和在進行土建施工的時候，就預埋好地腳螺栓等。

2) 根據本次煙囪更換避雷針工程的要求，按本次工程設計要求，將避雷針的材料按照長度分成上、中、下三節進行下料。如果避雷針的針尖采用鋼管制作，則需要先將上節鋼管的某一個尖端將其磨成鋸齒形，用手錘收尖后進行焊縫磨尖、涮鋁等作業，依照此法，將避雷針的中部和下部進行相應地處理。

2、煙囪更換避雷針的步驟

首先將避雷針的支座鋼板固定在之前已經埋設好的螺栓上，然后焊上一塊肋板，然后將避雷針豎起，進行找平，拉正后，再進行接點處的焊接，最后加以校正，將煙囪更換避雷針完全固定好。最后將避雷針引下線焊接在底板上，將避雷針的表面進行防銹漆的涂刷。

3、煙囪更換避雷針工程面板更換角鋼面板應有燕尾龍頭，其埋注深度不小于130mm，方鋼和柱鋼面板埋深不小于90mm。 所有面板必須牢固，灰漿飽滿，橫平豎直。

防雷裝置的各種面板頂部一般應距建筑物表面130mm；接地干線面板其頂部應距墻面30mm. 面板之間的水平間距不大于2m（混凝土底座不大于3m）；垂直間距不大于2.6m 。各間距應均勻，允許偏差40mm。轉角處兩邊的面板距轉角中心不大于310mm。面板應平直。水平度每3m檢查段允許偏差4/1400，垂直度每4m檢查段允許偏差3/1300；但全長偏差不得大于20mm。

煙囪更換避雷針工程面板等鐵件均應做防腐處理。 埋注面板所有的水泥砂漿，其配合比不應低于1：3。 面板更換應盡可能隨結構施工預埋面板或鐵件。在進行煙囪更換避雷針的時候，要根據設計要求進行彈線及分檔定位。用手錘。鑿子進行挖洞，所挖的洞的大小要里外大小一樣。

首先將避雷針上的一條直線上的兩個支架進行填埋固定，然后用鐵絲將其他的面板和其它的支架全部恩寵。在煙囪安裝避雷針埋注前應先把洞內用水澆濕，這樣將有利于進行避雷針面板的固定施工。在進行煙囪更換避雷針固定時，如果是使用混凝土支座，將混凝土支座分檔擺好。然后利用鐵絲將其拉直，將其它支座用砂漿找平找直。 如果女兒墻預留有預埋鐵件，可將支架直接焊要鐵件上，支架的找直方法同前。

煙囪更換避雷針中的難點和避雷針更換過程中要注意的質量問題：

不要出現虛焊的現象，固定一定要牢靠，防腐漆要涂刷結實，不要出現浮層等現象。

如果避雷針針體出現彎曲現象，或者是更換的垂直度沒有達到預訂的要求。則要將針體重新調整，直到符合要求后再更換。 獨立避雷針及其接地裝置與道路或建筑物的出入口保護距離不符合規定。其距離應大于4m，當小于4m時，應應運拉伸措施或鋪設卵石或瀝青地的措施進行處理

雷電中的異常過電壓的破壞作用及種類：常過電壓的破壞作用通常是把超過設計規定的正常工作電壓上限值的電壓，稱為 “異常過電壓”或簡稱“過電壓”。它是壓敏電阻器的工作對象，如果沒有過電 壓，也就沒有壓敏電阻器的生存空間了，因此要了解壓敏電阻器，就必須對過電 壓有個基本了解。過電壓將對電氣或電子裝置，其中的電路，元器件，造成直接 破壞，這種破壞，依據其嚴重程度，大體可分為以下四種情況：

　　 ①使設 備、裝置短時間工作錯亂；

　　 ②造成潛故障，即使得電路和器件的性能下 降，壽命縮短，提前失效；

　　 ③造成電路或器件的永久性損壞；

　　 ④導致起火，觸電等安全事故。

　　 異常過電壓可能是外來的，也可能 是設備，裝置內部自生的。外侵過電壓的侵入途徑，可以通過導線、電路傳導進 入，也可以通過靜電感應，電磁感應侵入。過電壓的出現可能是有規律的周期性 的，但更多則是隨機的。因此在大多數情況下，很難準確的把握它。異常過電壓 ，依據其成因的不同，可以分為雷擊過電壓、操作過電壓、靜電和暫態過電壓等 。

　　 雷電過電壓雷云 直接對設備、裝置放電時，設備裝置所承受的是“直擊雷過電壓”，這種情況， 畢竟是很少的，而通常所說的雷擊過電壓是指“感應雷電壓”。當雷擊對地面某一點放電 時，通常是在它周圍方圓1.5km范圍內的導線，導體中，都會有一定幅度值的瞬態 電壓產生，產生這種沖擊電壓的主要機理如下：

　　 ①雷云對附近地面的物 體放電，或在附近云層中放電，產生的電磁場，會在供電系統的線路導體中產生 感應電壓；

　　 ②附近云-地之間放電產生的入地電流，耦合到接地網的公 共接地阻抗上，在接地網的長度和寬度方向上產生電壓差；

　　 ③若雷擊時 ，變壓器一次側的間隙性避雷器動作，一次側電壓快速跌落，這種快速跌落通過 變壓器的電容耦合，傳送到二次側，迭加在通過正常變壓器耦合的電壓上，形成 二次側沖擊電壓

　　 ④雷電 直接擊中高壓一次側線路，向一次側線路注入極大的電源。這種大電流流過接地 電阻或一次側導體的沖擊阻抗，都會產生高電壓。一次側的這種高電壓又可通過 電容耦合，和正常的變壓器耦合，在低壓交流電源線路中出現；

　　 ⑤雷電直擊中二次側線路，這意味著極 大的電流和這種電流所產生的極高電壓，他們遠遠超過設備本身和接在二次側線 路中的保護器件的承受能力。

　　 為模擬雷電沖擊，國際上規定 “1.2/50”電壓波為標準雷電壓波（1.2/50的含義是指一個單極性的指數波，其 波前時間為1.2μS，波尾下降到半峰值的時間為50μS）?！?0/350”電流波為未 經傳導衰減的電流波，“8/20”電流波為經傳導衰減的感應雷電流波。雷電沖擊 波的特點是持續時短，但峰值很高。

　　 操作過電壓操作過電壓是指電 路中的斷路器、隔離開關、繼電器、可控硅開關等通斷轉接時，在系統電路中、 電路對地以及開關兩端所產生的過電壓。產生操作過電壓的原因是由于線路及其 中的元器件都帶有電感和電容，儲存在電感中磁能和儲存在電容中的靜電場能量 ，在電路狀態突變時產生能量轉換，過度的振蕩過程，由振蕩而出現過電壓。操 作過電壓的持續時間比雷擊過電壓長，比暫態過電壓短，在數百微妙到100mS之間 ，并且衰減很快。GB/T16927.1-1997（ICE60-1.1989）規定用250/2500沖擊電壓 波來模擬操作沖擊電壓。在壓敏電阻測試中規定用10/1000電流波，2ms電流波進 行能量的測試。

眾所周知，在天氣干燥的冬天，人體與衣服間的摩擦?xí)谷?體帶電，當帶電的人與電子產品接觸時，就會對電子產品（如手機）放電，這是 一種典型的靜電放電，靜電放電的特點是電壓很高，但時間很短，為納秒極。 IEC61000-4-2規定的模擬靜電放電的電壓，等級為2kv-8kv，相應的電流峰值為（ 7.5-30）A，波形如圖2.2所示。

　　 暫態過電壓暫態過電壓是指當電力 系統發生接地故障，切斷負荷或諧振時產生的相-地，或相-相間的電壓升高，它 的特點是持續時間比較長（0.1S-60S，與系統的保護方式有關）。暫態過電壓的 幅值隨供電系統的接地方式而異，接地電阻大的系統，暫態過電壓倍數就大。
